| 是否进口：否 | 产地：江西 | 加工定制：是 |
| 品牌：特锐德 | 型号：LW3-12KV | 极数：3P |
| 额定频率：50Hz | 灭弧方式：六氟化硫断路器 | 货号：1154 |
| 额定绝缘电压：12000V | 机械寿命：1万次 | 物料编号：2212 |
| 最小包装数：1 | 订货号：15156 | 是否跨境货源：否 |

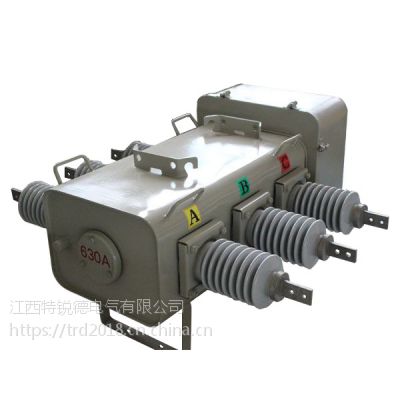

户外一二次融合柱上成套SF6断路器
一、产品简述：
户外一二次融合柱上成套SF6断路器是我司相应国网一二次融合成套柱上断路器入网新要求而开发的*** 产品，开关配置完全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合 理，功能齐全，各项指标均符合国网一二次融合要求；采用统一参数的保护CT、零序CT和零序电压传感器，具 有测量范围宽，测量精度高，可靠性高的特点，模拟量齐全便于准确判定线路各种故障。
二、结构特点：
断路器，额定电流-开断电流 630A-20kA，配电动弹簧操动机构，操作电压DC24V。对地绝缘电阻大于1000M Ω。
断路器箱体材料采用3mm304不锈钢，防护等级不低于IP67；壳体上有位于在地面易观察的、明显的分、合 闸位置指示器，指示器与操作机构可靠连接，指示动作可靠。应采用直径12mm的防锈接地螺钉，接地点标有接 地符号。壳体表面凸起，不会长期存水。壳体具备搬运把手，避免拽拉出线套管。配置吊用的吊环，可使悬吊 中的开关设备保持水平，吊链与任何部件之间没有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。铭牌采 用304不锈钢制作，能耐风雨、耐腐蚀、***使用过程中清晰可见，铭牌内容符合国家相关标准要求。
断路器配置三相电流互感器+零序电流互感器；电流互感器变比：相电流600/1；零序电流20/1。准确级： 一次相电流：测量准确度等级为0.5级，保护5P10；零序一次侧输入电流1A~额定电流时，误差小于等于3%，一 次电流100A时，误差小于等于10%。零序电压精度等级为3P。容量要求：容量要求：相：≥1VA（600A/1A），≥ 2.5VA（600A/***） 零序：≥0.5VA，满足配套需求（按照电缆12米长度考虑，与FTU和线损模块配合，满足线损 计量及故障判定要求）。
配置及接口采用共箱式结构、弹簧机构。断路器内置1组电流互感器，提供Ia、Ib、Ic、I0电流信号；断路 器内置1套零序电压传感器。航空插座，航空插头及电缆应采用全密封防水结构，焊线侧需用绝缘材料进行密封 处理。
出线端子要求：一二次融合成套柱上断路器采用端子出线方式，按下图尺寸要求预留开关进出线接线端子
三、户外一二次融合柱上成套SF6断路器主要技术参数
四、安装外形尺寸图：
