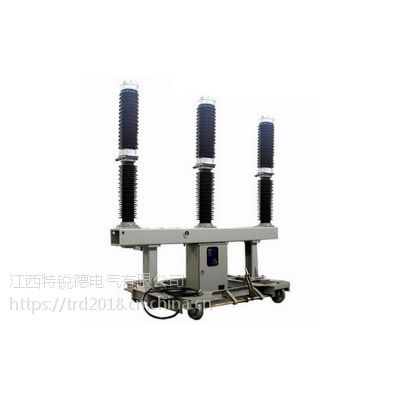

一二次融合户外高压SF6断路器
一、概述
一二次融合户外高压SF6断路器（以下简称断路器)是三极交流50Hz的户外高压开关设备，适用于35KV电力系统的控制和保护，也可用于联络断路器及开合电容器组的场合。
一二次融合户外高压SF6断路器配用CT3 5型弹簧操动机构。 断路器符合***GB 1 984《交流高压断路器》和国际电工委员会标准EC56出版物《高压交流断路器》的要求。
二、断路器的主要特点
a. 开断性能优良，燃弧时间短，额定短路开断电流达40kA；
b. 绝缘可靠。
c. 机械可靠性高，灭弧能力强，能频繁操作；
d. 开合电容器组电流630A无重燃；
e. 可配3～l 2支内置式电流互感器，结构简单、体积小，不检修周期长；
f. 底架采用整体表面处理工艺，外形美观，防腐能力强；
三、使用环境条件
a. 海拔高度：3000m及以下；
b. 周围空气温度：一30～+40℃；
c. 相对湿度：日平均不大于95％，月平均不入于900／0(25℃)；
d. 风速：不大于700Pa(相当于34m／s)；
e. 污秽等级：IV级及以下，瓷套爬距J 256mm及以F；
f. 没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
四、结构及工作原理
断路器为三相分立瓷柱式结构，采用压气式灭弧室。三相固定于一个公共底架上，三相气体通过钢管连通。断路器由灭弧室、支柱瓷套、传动轴、连杆、底架及弹簧操动机构等部分组成。
灭弧室
断路器的灭弧室主要由静触头、动触头、瓷套、气缸有喷口等零部件组成(见图)。
瓷套
瓷套为断路器主同路的对地绝缘件。根据使用地点的海拔高度和周围空气污秽等级，可选用不同爬电比距的瓷套。
传动箱
传动箱(见图)作用是将机构输出的水平运动通过外拐臂、轴及内拐臂转换成断路器动触头的垂直运动；轴的两端装有转动密封圈。在外拐臂的上、下分别装有合闸缓冲器和分闸缓冲器。
五、灭弧原理
断路器的灭弧室为单压力压气式结构：即断路器内充有0.45MPa(20℃表压)的六氟化硫气体，分闸过程中，压气缸对静止的活塞作相对运动，压气缸内的气体被压缩，与气缸外的气体形成压力差，高压力的六氟化硫气体通过喷口强烈吹拂电弧，迫使电弧在电流过零时熄灭。一旦分闸完毕，此压力差很快就消失，压气缸内外压力恢复平衡。由于静止的活塞上装有逆止阀，合闸时的压力差非常小。
